简述变压器的结构和工作原理

简述变压器的结构和工作原理

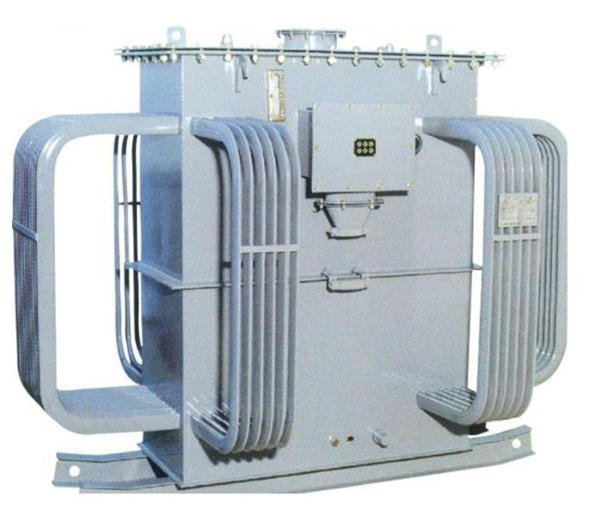

一、变压器的基本结构部件是由铁芯、绕组和绝缘所组成。此外为了可靠的运行，还装设有油箱、冷却装置、保护装置。

下面分析各部件的作用：

（1） 铁芯：变压器的铁芯是磁力线的通路，起集中和加强磁通的作用，同时用以支持绕组。

（2） 绕组：变压器的绕组是电流的通路，靠绕组通入电流，并借电磁感应作用产生感应电动势。

（3） 油箱：油箱是油浸式变压器的外壳，变压器主体放在油箱中，箱内充满变压器油。

（4） 油枕：油枕也叫辅助油箱，它是由钢板做成的圆桶形容器，水平安装在变压器油箱盖上，用弯曲联管与油箱连接，油枕的一端装有油位指示计，油枕的容积一般为变压器油箱所装油体积的8%～10%。其作用是变压器内部充满油，而由于油枕内油位在相应限度，当油在不同温度下膨胀和收缩时有回旋余地，并且油枕内空余的位置小，使油和空气接触的少，减少了油受潮和氧化的可能性，另外，储油柜内的油比油箱上部的油温低很多，几乎不和油箱内的油对流。在油枕和油箱的连接管上装有瓦斯继电器，来反映变压器的内部故障。贵州电力变压器

（5） 呼吸器：呼吸器内装有干燥剂即硅胶，用来吸收空气中的水分。

（6） 防爆管：防爆管安装在变压器的油箱盖上。防爆管的顶装有一个玻璃片，当变压器内部发生故障，产生高压，油里面的气体便冲破玻璃片排到油箱外，释放压力，从而保护变压器油箱不被破坏。

（7） 温度计：温度计安装在油箱盖上的侧温筒内，用来测量油箱内的上层油温。

（8） 套管：套管是将变压器高、低压绕组的引线引到油箱外部的绝缘装置。它既是引线对地（外壳）的绝缘，又担负着固定引线的作用。

（9） 冷却装置：冷却装置是将变压器在运行中产生的热量散发出去的设备。

（10） 净油器：又称温差滤过器。它的主要部分是用钢板焊成的圆筒形净油罐，安装在变压器油箱的一侧，罐内充满硅胶、活性氧化铝等吸附剂。在运行中，由于上层油和下层油之间的温差，于是变压器油从上向下流动经过净油器形成对流，油与吸附剂接触，其中的水分、酸和氧化物等被吸收，使油得到净化。延长油的使用期限。强油循环变压器的净油器是靠油流压差使变压器油流经净油泵，达到净化的目的。贵州电力变压器

二：

工作原理：

变压器可以变换交流电压、电流和阻抗。简单的铁心变压器由一个软磁材料做成的铁心及套在铁心上的两个匝数不等的线圈构成。

变压器主要应用电磁感应原理来工作。当变压器一次侧施加交流电压U1，流过一次绕组的电流为I1,则该电流在铁芯中会产生交变磁通，使一次绕组和二次绕组发生电磁联系，根据电磁感应原理，交变磁通穿过这两个绕组就会感应出电动势，其大小与绕组匝数以及主磁通的大值成正比，绕组匝数多的一侧电压高，绕组匝数少的一侧电压低，当变压器二次侧开路，即变压器空载时，一二次端电压与一二次绕组匝数成正比，即U1/U2=N1/N2,但初级与次级频率保持一致，从而实现电压的变。
