配电箱的内部结构解析大全

配电箱的内部结构解析大全

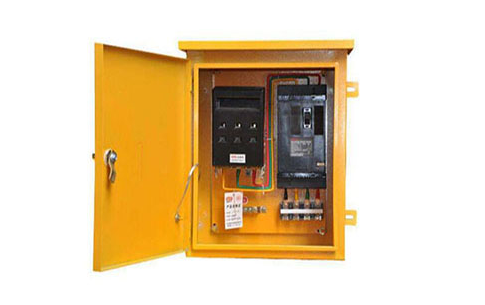

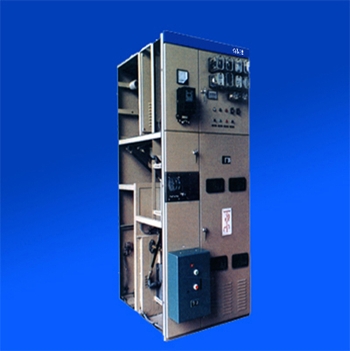

“配电箱”，也叫配电柜，是电动机控制的统称。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

配电箱的用途

便于管理，当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：

一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

柜内有以下各部分组成

一、断路器

断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关、双电源自动转换开关。

1 . 空气开关：

A.空气开关的概念：

空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有的作用，而被广泛采用。

B.空气开关的工作原理：

自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、方便、等优点，所以目前被广泛应用。

2．漏电保护开关：

A.漏电保护开关概念：

既具备漏电保护功能，人触摸到带电体会跳闸，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。

对二次接线施工的要求：

（1）按图施工，接线正确；

（2）导线与电气元件采用螺栓连接、插接、焊接或压接等，均应牢固可靠，接线良好；

（3）配线整齐清晰、美观；

（4）导线绝缘良好，无损伤；

（5）柜内导线不应有接头；

（6）回路编号正确，字迹清晰。

电缆芯线截面的选择还应符合下列要求：

（1）电流回路：应使电流互感器的工作准确等级，此时，如无可靠根据，可按断路器的电流容量确定短路电流。

（2）电压回路：当全部保护装置和自动装置动作时（考虑到发展，电压互感器的负荷大时），电压互感器保护和自动装置屏的电缆压降不应超过额定电压的3%。

（3）回路：大负荷下，母线至设备的电压降，不应超过10%额定电压。
