变压器安装规范

发布日期:2019-06-28 作者: 点击:

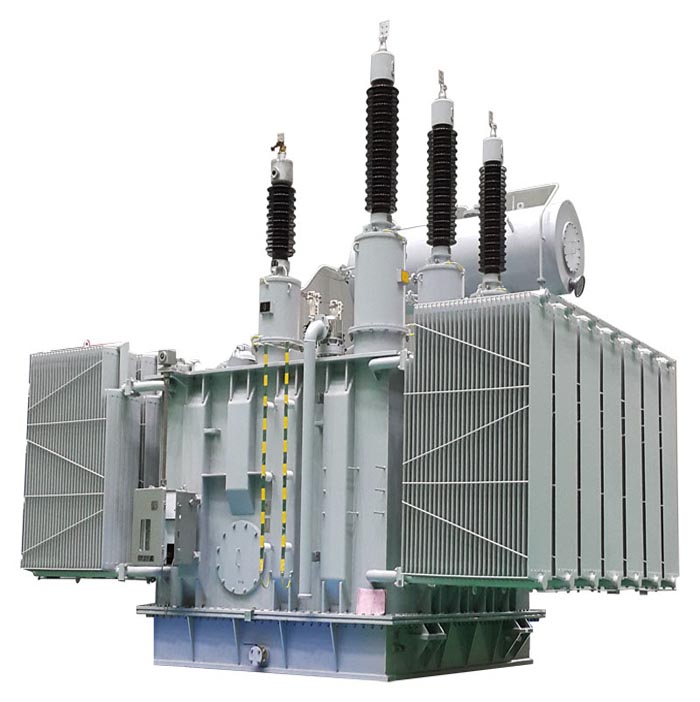

贵州电力变压器安装规范

1 设备及材料准备

1.1变压器应装有铭牌。铭牌上应注明制造厂名、额定容量,一二次额定容量,一二次额定电压,电流,阻抗,电压%及接线组别等技术数据。变压器的容量,规格及型号须符合设计要求。附件备件齐、全,并有出厂合格证及技术文件。

1.2型钢:不同规格型钢应符合设计要求,并无显现锈蚀。

1.3螺栓:除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓,并配相应的平垫圈和弹簧垫。

1.4其它材料:电焊条,防锈漆,调和漆等均应符合设计要求,并有产品合格证。


2 作业条件

施工图及技术资料齐、全无误。建工程基本施工完毕,标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕,屋顶无漏水,门窗及玻璃安装完好。室内粗制地面工程结束,场地清理干净,道路畅通。


3 操作工艺

3.1 变压器稳装 变压器就位可用汽车吊直接甩进变压器室内,或用道木搭设临时轨道,用三步搭、吊链吊至临时轨道上,然后用吊链拉入室内适合位置。变压器就位时,应注意其方位和距墙尺寸与图纸相符,允许误差为±25mm,图纸无标注时,纵向按轨道就位,横向距墙不得小于800mm,距门不得小于1000mm。变压器台架的安装:双杆柱上安装变压器,两杆的根开为2m。埋深2m。配电变压器台架用两条或四条槽钢固定于两电杆上,台架距地面高度不低于2.5m,台架的平面坡度不大于1/100。腰栏应采用直径不小于4mm的铁线缠绕两圈以上,缠绕应紧牢,腰栏距带电部分不少于0.2m。同时变压器高压柱头加装防尘罩,变压器悬挂警告牌。


3.2 跌落式熔断器的安装 变压器的高、低压侧应分别装设熔断器。高压侧熔断器的底部对地面的垂直高度不低于4.5m,各相熔断器的水平距离不应小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来,跌落式熔断器的轴线应与垂直线成15°~30°倾角。低压侧熔断器的底部对地面的垂直距离不低于3.5m,各相熔断器的水平距离不少于0.2m。跌落式熔断器熔丝的选择按“保障配电变压器里部或高、低压出线套管发生短路时迅速熔断”的原则来选择,熔丝的熔断时间须小于或等于0.1s。按规程规定:容量在100kVA及以下者,高压侧熔丝额定电流按变压器容量额定电流的2~3倍选择;容量在100kVA以上者,高压侧熔丝额定电流按变压器容量额定电流的1.5~2倍选择。变压器低压侧熔丝按低压侧额定电流选择。


3.3 避雷器的安装:选用无间隙合成绝缘外套金属氧化物避雷器。避雷器应装设在熔断器与变压器之间,并尽量靠近变压器。另外,为免反变换波和低压侧雷电波侵入,在低压侧也应装设低压避雷器。为免雷电流在接地电阻上的压降与避雷器的残压叠加在一起,作用在变压器绝缘上,应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不小于25mm2的多股铜芯塑料线连接在一起,再与接地装置引上线相连接。


3.4 接地装置 。对10kV配电变压器:容量在100kVA以下,其接地电阻不应大于10Ω;容量在100kVA以上,其接地电阻不应大于4Ω。接地装置施工完毕应进行接地电阻测试,合格后方可回填土。同时,变压器外壳须良好接地,外壳接地应用螺栓拧紧,不可用焊接直接焊牢,以便检修。接地装置的地下部分由水平接地体和垂直接地体组成,水平接地体采用6根长度为6m的40×4mm的扁钢,垂直接地体则采用10-6根长度为2m的L50×50×5mm的角钢分别与水平接地体焊接。水平接地体在土壤中埋设深为0.6~0.8m,垂直接地体则是在水平接地体基础上打入地里的。接地引上线采用40×4mm扁钢,为了检测方便和用电安全,对于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。


3.5 变台引落线 新建和改造的变台的引落线均应采用多股绝缘线,其截面应按变压器的额定容量选择,但高压侧引落线铜芯不应小于16mm2,铝芯不应小于25mm2,不能使用单股导线及不合格导线。同时应考虑引落线对周围建筑物的安全距离。


4 变压器的交接试验

变压器交接试验的内容:测量线圈连同套管一起的直流电阻;检查分接头的变压器的变压比;检查三相变压器的接线组别和单项变压器引出线的极性;测量线圈同套管一起的绝缘电阻;线圈连同套管一起做交流耐压试验。


5 变压器送电前检查

变压器送电试运行前做不同方面的检查,确认符合试运行条件时方可投入运行。变压器试运行前,须由质量监督部门检查合格。变压器试运行前的检查内容;①不同交接试验单据齐、全,数据符合要求。②变压器应清理、擦拭干净,顶盖上无遗留杂物,本体及附件无缺损。③变压器一、二次引线相位正确,绝缘良好。④接地线良好。⑤通风设施安装完毕,工作正常。⑥标志牌挂好,门装锁。


6 贵州电力变压器送电试运行验收

送电试运行: 压器一次投入时,可全压冲击合闸,冲击合闸时一般可由高压侧投入。变压器一次受电后,持续时间不应少于10min,无异常情况。变压器应进行3~5次全压冲击合闸,并无异常情况,励磁涌流不应引起保护装置误动作。变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。并做好详细记录。变压器空载运行24小时,无异常情况,方可投入负荷运行。验收:①变压器开始带电起,24H后无异常情况,应办理验收手续。②验收时应移交下列资料和文件:变更设计证明。产品说明书、试验报告单、合格证及安装图纸等技术文件。安装检查及调整记录。


7 质量标准

电力变压器及其附件的试验调整和器身检查结果,须符合施工规范规定。高低压瓷件表面严禁有裂纹损坏和瓷釉损坏等缺陷。变压器安装位置应准确,器身表面干净清洁,油漆完整。变压器与线路连接应符合下列规定:①连接紧密,连接螺栓的锁紧装置齐、全,瓷套管不受外力。②零线沿器身向下接至接地装置的线段,固定牢靠。③器身各附件间的连接的导线有保护管,保护管、接线盒固定牢靠,盒盖齐、全。④引向变压器的母线及其支架、电线保护管和接零线等均应便于拆卸,不妨碍变压检修时移动。各连接用的螺栓螺纹漏出螺母2~3扣,保护管颜色相同,支架防腐完整。⑤变压器及其附件外壳和其它非带电金属部件均应接地,并符合有关要求。


8 安全保护

变压器固定件要焊死,在变压器上方作业时,操作人员不得瞪踩变压器,并带工具带,以免工具材料掉入砸坏、砸伤变压器。变压器要挂安全警示标志。

使用新的技术,升高变台绝缘化程度.


9 应注意的问题

易产生的质量问题:

管线排列不整齐不美观


变压器一、二次套管损坏

变压器一、二次引线,螺栓不紧,压按不牢。母线与变压器连接间隙不符合规范要求。


防治措施

升高质量意识,按照工艺标准施工

瓷套管在搬运中加强保护

升高质量意识坚强自互检,母带与变压器连接时应锉平。
